什么是变压器漏感,漏感的变压器有什么坏处?

2020年05月04日 更新 | 共3566人阅读

我们知道,变压器主要由一级线圈、二级线圈和铁芯(也称为磁芯)组成。它是一种利用电磁感应原理改变交流电压的装置。理想的变压器没有损耗,但只有理想。

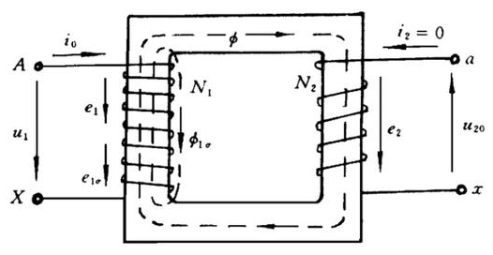

在实践中,在变压器开始时,二次线圈产生的磁通并非全部通过主磁路铁芯,而是部分电路由空气组成,称为漏磁,相应的电感值称为漏感,因为不需要漏感。

漏感随着工作频率的增加而增加。由于工频变压器(工频变压器的工作频率一般指50HZ或60HZ;高频变压器的工作频率一般在1KHZ以上,甚至数百KHZ),工作频率低,一般对漏电感可以忽略不计,但对于高频变压器,降低漏感特别重要。如今,开关电源频率要求越来越高,变压器已成为衡量开关电源质量的标准。一个重要的指标,因为它对开关电源的性能有很大的影响,因为漏电感会对电路产生辐射干扰,并且会对整个开关电源产生干扰噪声。有些变压器是屏蔽的,但仍会有一些干扰。


如何测量漏感?

变压器漏感是衡量变压器好坏的重要因素。由于变压器有一次线圈和二次线圈,在测量漏感时,二次绕组通常短路,测量一次绕组的电感。然后电感值是次级漏电感的主要值。同样,初级绕组将是初级绕组。组短路,试验方法相同,试验可用LCR表。
如何减小漏感?
1、改变变压器绕组方式,采用类似的“夹心”结构绕组变压器,使泄漏灵敏度降低;
2.对于低功率变压器,可采用壳铁芯,铁氧体作为材料,可提高屏蔽效果。
3.根据不同情况,确定线圈中绕组之间的排列,交叉绕组可以增强相互之间的耦合,最终降低漏感;
4。引出线的位置应适中,尽量成直角等。
